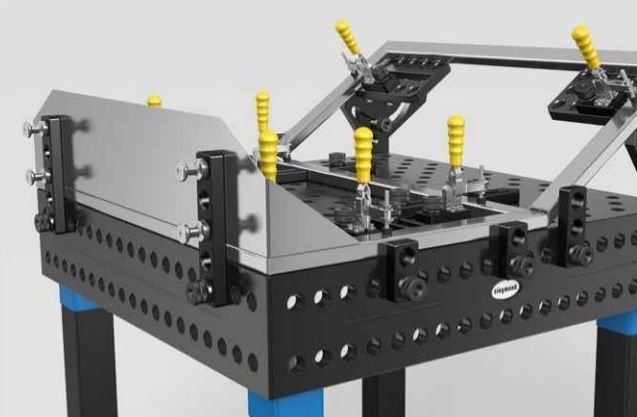

Важной составляющей широкого спектра оснастки для сварочных столов Siegmund являются упоры и угольники. Функция современных упоров от Siegmund заключается в обеспечении точной подгонки элементов для производства качественной сборки и сварки.
Поскольку оснастка Siegmund должна обеспечивать возможность работы с деталями самой сложной геометрической формы, многие её элементы представлены в виде угольников, так как именно такие приспособления позволяют получить широкое разнообразие опорных конструкций, а значит – ничем не ограниченные возможности в работе.
Основные разновидности упоров Siegmund
Эксцентриковый упор
Компактный эксцентриковый упор из воронёного материала – неотъемлемая часть многих сварочно-сборочных оснасток, поскольку он способен обеспечить точную подгонку элементов друг к другу и легко поворачивается в любую сторону без отрыва от стола для сварочных работ. Покупателям доступны упоры с резьбой или без неё, диаметром 60 и 100 мм.
Флекс упор
Флекс упор Siegmund изготовлен из алюминия и характеризуется наличием слот-отверстия для идеальной подгонки под оснастку, а также закруглённой стенкой, позволяющей использовать его не только в углах, но и упорных поверхностях свободной формы. Основная сфера использования флекс упора – работа в стеснённых, узких местах и с деталями из нержавеющей стали. Флекс упоры Siegmund выпускаются в разных вариантах длины, в том числе длиной 182 мм, что больше расстояния между отверстиями сборочного стола для сварки даже при диагональном расположении упора.

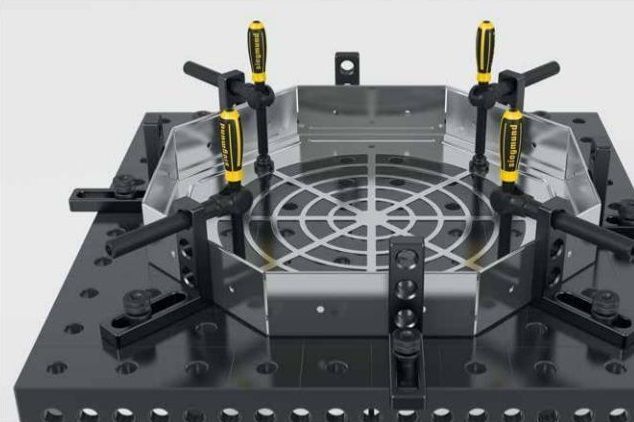

Универсальные упоры
Универсальные упоры от Siegmund представлены двумя сериями – L и S. К ним относятся как простые упоры с одним слот-отверстием (150 L, 200 L, 250 L), так и с двумя отверстиями – одним слот, а другим, соответствующим системному отверстию сварочного стола (модель 225 L). Кроме того, универсальный упор может быть укомплектован компенсирующей пружиной, что позволяет использовать его для работы с листовой сталью и фасонными изделиями (в этом случае к названию модели дополнительно приписывают аббревиатуру FDS).
Существуют и более сложные формы универсальных упоров, различающиеся между собой количеством и расположением системных и слот-отверстий. Наиболее крупные упоры с большим количеством отверстий, рассчитанные на работу с габаритными заготовками, представлены серией S.
Вот как выглядят упоры модели 150 L для стола 28 системы:
Шаблон для установки угла
Шаблон для установки угла из воронёного материала позволяет обеспечить точную настройку угла в диапазоне до 90 градусов с помощью множества системных отверстий, соответствующих по диаметру отверстиям сварочного стола.
Плоский угол
Плоский угол фиксируется с помощью системных и слот-отверстий и изготавливается как из воронёного, так и из хромированного материала. Модель 175 оснащена 3 системными и одним слот-отверстием, в то время как модель 500 имеет более сложную конструкцию, включающую в себя 5 системных и 3 слот отверстия.
Основные разновидности угольников Siegmund
Упорный и крепёжный угольник
Упорный и крепёжный угольник из воронёного или хромированного материала является основным элементом данного класса оснастки и предназначен для соединения между собой отдельных её секций. Соединение нескольких упорных и крепёжных угольников через слот-отверстие позволяет получить регулируемую по высоте поверхность.
Простейшая разновидность упорного и крепёжного угольника – модель 75 L – оснащена всего лишь двумя системными отверстиями, в то время как существуют и более сложные разновидности угольников: например, модель 175 SL с одним системным и одним слот-отверстием, 175 L с тремя системными и одним слот-отверстием и 275 L с пятью системными и одним слот-отверстием. В каталоге Siegmund также можно найти упорные и крепёжные угольники и вовсе без системных отверстий.
Самые популярные модели упорных и крепёжных угольников – это 300 G / 500 G с 9 системными отверстиями и слот-отверстием, 500 G с дополнительным поворотным угольником, обеспечивающим возможность вращения, 750 G с плазменным азотированием и широкий спектр угольников серии GK с плазменным азотированием или из алюминия-титана. Упорные и крепёжные угольники с плазменной азотацией и из алюминия-титана специально предназначены для самых тяжёлых работ по сборке и сварке изделий.
Несколько примеров использования угольников Siegmund представлены в следующем видео:
Фиксирующий угольник
Фиксирующий угольник с шестью системными отверстиями может выполнять функцию упора, угольника или связующего инструмента. Интересная возможность его использования заключается в соединении сварочного стола и рельсовых опор.
Поворотный угольник
Поворотный угольник из воронёного материала предназначен для бесступенчатого соединения зажимных элементов друг с другом под развёрнутым углом. Для максимальной фиксации можно использовать крепление с помощью двух болтов.
Передвижная опора
Передвижная опора из высококачественного чугуна необходима для перемещения угольников по двум осям, при этом третью движущуюся ось можно получить с помощью ещё одного передвижного угольника.
Универсальный угольник с механическим и гидромеханическим зажимом
Универсальные угольники с механическим и гидромеханическим зажимом специально разработаны для решения задач, в которых требуются повторяющаяся высокая точность и высокая удерживающая сила.
Угловая привязка из чугуна
Стандартная угловая привязка из высококачественного чугуна крепится к сварочно-сборочному столу и предназначена для эффективного увеличения рабочего пространства. Она может использоваться совместно с призмами или же в качестве соединительного элемента с угольниками.
Вот как происходит установка угловой привязки на сварочный стол 28 системы:
Передвижной угольник из чугуна
Передвижной угольник может использоваться в качестве соединительного элемента между двумя упорными и крепёжными угольниками, обеспечивая им не только дополнительную опору, но также и расширенные возможности по зажиму элементов. Кроме того, с помощью передвижного угольника можно увеличить рабочую поверхность, используя его как надстройку стола или упорную планку.
