Автоматизация процессов приварки крепежа позволяет существенно повысить эффективность работы производственных линий без увеличения количества работников.
Soyer – признанный мировой лидер в области производства оборудования для приварки крепежа предлагает современные системы автоматической приварки, в которых реализованы лучшие инженерные разработки компании.
Основные преимущества автоматического оборудования для приварки крепежа Soyer
- Высокая скорость приварки шпилек и гаек, в том числе за счет использования до 4 независимых автоматических приварочных головок с возможностью вращения.
- Высокая скорость (до 20 м в минуту) и точность (+/- 0,15 мм) позиционирования приварного крепежа, которые достигаются благодаря использованию надежного сервопривода и линейной системы перемещения на шарикоподшипниках.
- Высокая рабочая нагрузка на стол – до 100 кг.
- Широкий выбор модельных решений под различные размеры деталей и листов.
- Наличие координатных столов с Т-слотовой зоной (пространство до оси X 200 мм).
- Раздвигающиеся приварочные головки, позволяющие приваривать на одном аппарате метизы различного диаметра.
- Современная система числового программного управления CNC.
- Возможность настройки под различные технологии приварки крепежа.
- В некоторых моделях реализована возможность приварки метизов под разными углами (ось Z).
- Высочайший уровень безопасности: возможность использования специального кожуха, защищающего оборудование от попадания сварочных брызг, а также отдельных защитных камер.
- Долговечность и высочайшее качество оборудования, которое на 100% изготавливается в Германии.
Обзор моделей Soyer для автоматической приварки шпилек и гаек
Все модели системы KTS с координатными столами имеют следующую оснастку осей Х и Y:
— шариковый винт диаметром 10 мм,
— сервопривод с замкнутым циклом,
— линейная система позиционирования (по плоскости) по типу SHS-25C, которая перемещается на шарикоподшипниках в замкнутом контуре.
Высота головки может быть отрегулирована вручную с помощью поворотной ручки в диапазоне до 15 см.
На моделях системы КТС пневматический ход сварки составляет 12 см.
Габариты указаны без блока контроля.

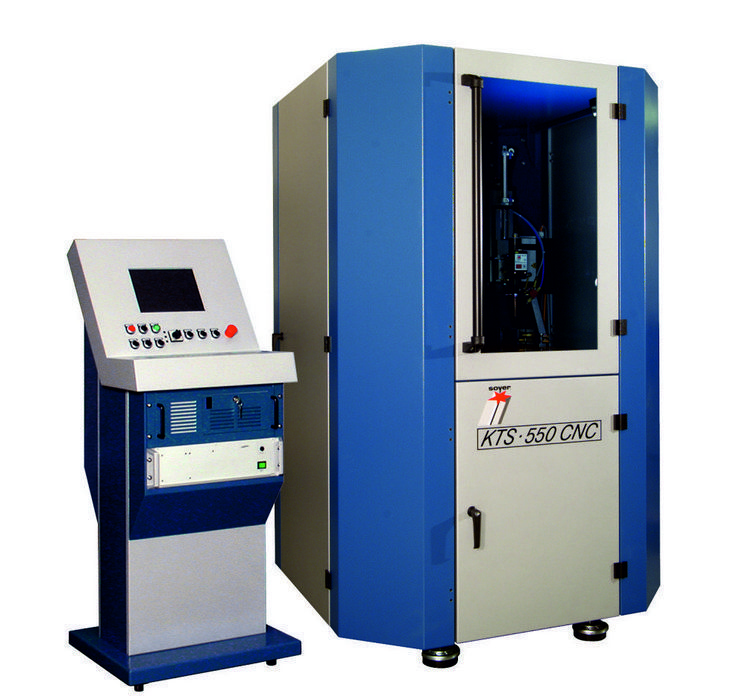

KTS-550 CNC SOYER
Данная модель предназначена для приварки на детали и листы небольшой площади. Диапазон метизов – 3-10 мм в диаметре, до 40 мм в длину.
Зажимная зона с Т-слотами имеет размер 940 мм x 725 мм,
По оси X доступна рабочая зона 490 мм,
По оси Y доступна рабочая зона 485 мм.
Замкнутый цикл сервопривода – 32 Ncm.
Скорость позиционирования до 20 м в минуту.
Процесс приварки крепежа выполняется в закрытой камере за затемненным стеклом, что исключает попадание сварочных брызг на окружающие предметы и делает безопасной работу оператора, в том числе снижает уровень воздействия на зрение.
Габариты системы: 1280 мм x 1880 мм x 1400 мм
KTS-850 CNC SOYER
Компактная стационарная система автоматической приварки с тремя сварочными головками. Возможно использование как защитного кожуха, так и защитной камеры.
Диапазон метизов – 3-10 мм в диаметре, до 40 мм в длину
Зажимная зона с Т-слотами имеет размер 1240 мм x 1000 мм,
По оси X доступна рабочая зона 800 мм (при использовании кожуха 750 мм),
По оси Y доступна рабочая зона 750 мм.
Замкнутый цикл сервопривода – 32 Ncm по оси X, 60 по оси Y.
Скорость позиционирования до 20 м в минуту
Гaбapиты системы: 1 480 мм x 2 050 мм x 1 675 мм.
Следующее видео демонстрирует автоматическую приварку метизов по технологии DA:

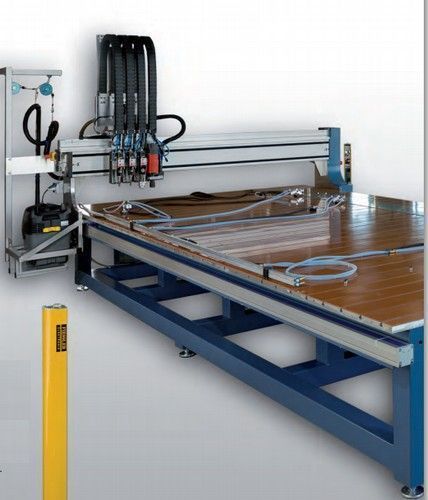

KTS-1550 CNC SOYER
Значительная рабочая площадь позволяет выполнять приварку метизов на крупные детали и листы. Четыре головки обеспечивают высокую скорость и вариантность выполнения работ.
При этом можно использовать любые технологии приварки, а также заказать оборудование с дополнительной осью Z, чтобы выполнять приварку под разными углами, как показано в следующем видео:
Диапазон метизов – 3-10 мм в диаметре, до 40 мм в длину
Зажимная зона с Т-слотами имеет размер 2080 мм x 1300 мм,
По оси X доступна рабочая зона 1100 мм (при использовании кожуха 1050 мм),
По оси Y доступна рабочая зона 1500 мм.
Замкнутый цикл сервопривода – 60 Ncm по обеим осям.
Скорость позиционирования до 14 м в минуту
Гaбapиты системы 1 780 мм x 2 050 мм x 2 575 мм.

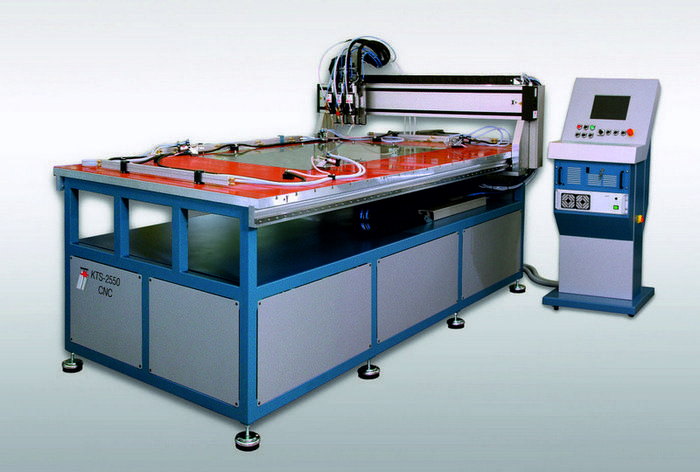

KTS-2550 CNC SOYER
Одна из самых крупных автоматических систем Soyer позволяет работать с крупногабаритными деталями, не теряя высокой скорости выполнения работы и выполняя сварку четырьмя головками с использованием различных технологий.
Диапазон метизов – 3-10 мм в диаметре, до 40 мм в длину
Зажимная зона с Т-слотами имеет размер 3100 мм x 1600 мм,
По оси X доступна рабочая зона 1400 мм (при использовании кожуха 1300 мм),
По оси Y доступна рабочая зона 2550 мм.
Замкнутый цикл сервопривода – 80 Ncm по обеим осям.
Скорость позиционирования до 10 м в минуту
Гaбapиты системы 1 900 мм x 2 050 мм x 3200 мм.

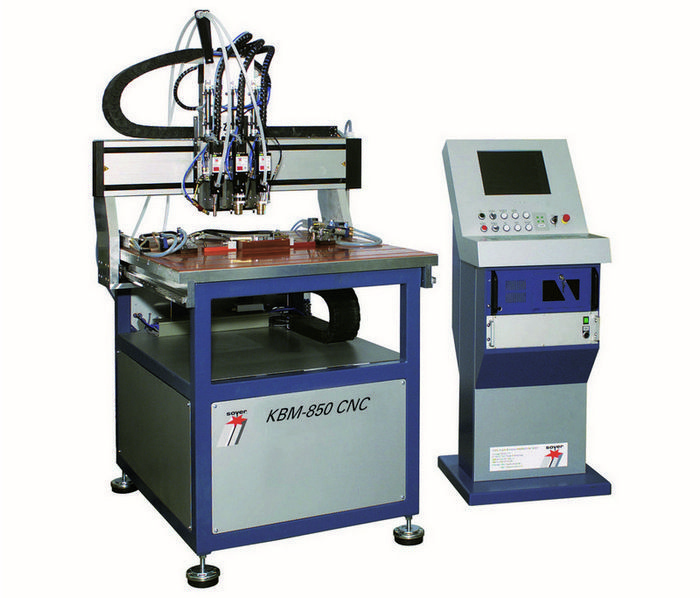

KBM-850 CNC SOYER
Данная система автоматической приварки SOYER наилучшим образом справляется с процессом приварки гаек (полнопроходных, неполнопроходных), а также традиционной приваркой шпилек. Высокая скорость достигается использованием сразу нескольких сварочных головок.
Сварочный процесс может выполняться по любой технологии: конденсаторная приварка, приварка электрической дугой, приварка электрической дугой с коротким циклом и т.д.
На аппарате реализована запатентованная технология приварки гаек, предназначенная для закрепления на деталях с перфорацией и без. Сварные швы не пропускают воду и обладают газонепроницаемостью.

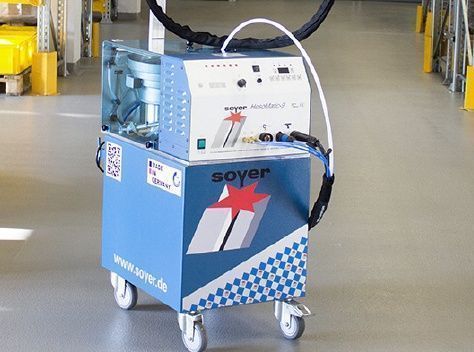

Soyer HesoMatic-9
Данная модель не является стационарной системой приварки с координатным столом, однако ее также можно рассматривать как элемент автоматизации производственного процесса. Один сварочный аппарат для приварки шпилек и других метизов включает сварочный блок, бункер автоматической подачи приварного крепежа, а также систему управления.
Soyer HesoMatic-9 предназначена для конденсаторной приварки шпилек диаметром 3-8 мм и длиной 8-40 мм. Скорость приварки от 20 до 50 метизов в минуту.

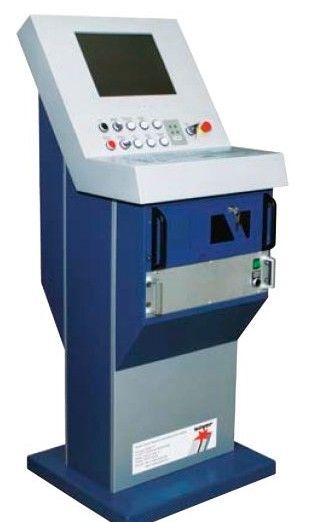

Система управления CNC MA-400S
Система управления автоматическими станками приварки крепежа Soyer с сенсорным экраном делает процесс настройки оборудования быстрым и удобным. Графический программный интерфейс специально разработан под технологию приварного крепежа и позволяет выпускать продукт высокого качества как при поточном производстве, так и при выполнении заказов с индивидуальными параметрами.
Все детали процесса проверяются и оцениваются системой управления, а результат выводится на монитор для контроля со стороны оператора.
Среди преимуществ системы управления CNC MA-400S от Soyer:
- Мультиязычный интерфейс
- Поддержка нескольких сервомоторов и до 4 сварочных головок в различной комбинации их шагов.
- Поддержка разных технологий приварки крепежа (CD, DA и других) и устройств питания (фидеров, наклонных пусковых установок, станций загрузки).
- Контроль всех осей на наличие ошибок и выключение сервомотора при их обнаружении.
- Поддержка макропрограммирования.
- Установка точки отсчета для всех сварочных головок вместе и каждой в отдельности.
- Опция «повторная приварка» (для отдельной головки, для нескольких сварочных головок, повтор с определенного места).
- Невысокие требованию к уровню компьютера и операционной системы.
