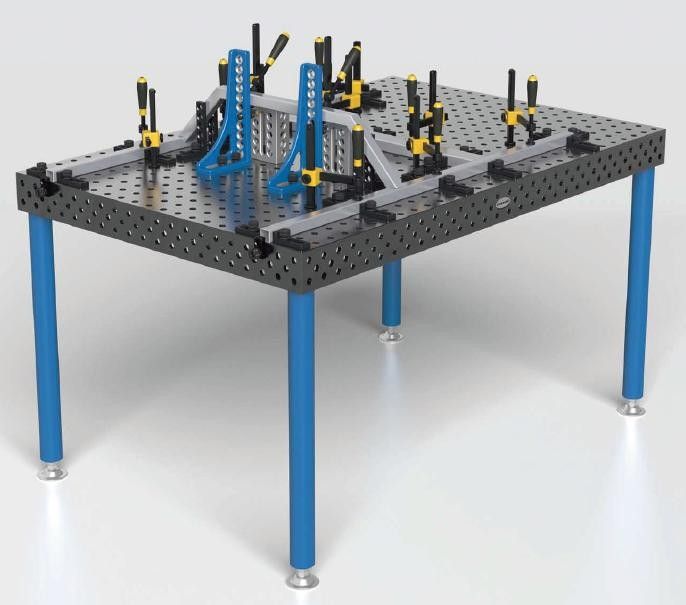

Оснастка сварочных столов Siegmund представлена широчайшим ассортиментом приспособлений и аксессуаров для сборки и сварки изделий различных форм и габаритов.
Столы для сварки этого производителя считаются признанными лидерами рынка, поскольку позволяют оперативно и с высокой точностью фиксировать изделия для механообработки, сборки и сварки, легко и без дополнительных затрат перенастраивая систему фиксации в зависимости от поставленной задачи.
Таким образом, любой стол для сварочных работ от Siegmund даёт возможность осуществлять не только сварку, но и весь цикл обработки детали (компоновку, предобработку, сварку и сборку).
Одно из неоспоримых преимуществ сварочных столов Siegmund для работы в тяжёлых условиях производства – это их высочайшая прочность.
Модульность систем Siegmund позволяет создать оснастку сварочных столов, идеальную практически для любой детали и изделия. С использованием всего лишь одного комплекта приспособлений, можно сконструировать целый набор различных комбинаций оснастки под сварку и сборку.
Базовые системы столов сварщика
Всё многообразие оснастки от Siegmund базируется на одной из двух систем монтажно сборочных столов – это столы с диаметром отверстий 16 мм (так называемая система 16) и столы с более широкими отверстиями, в диаметре составляющими 28 мм (система 28).
Столы системы 16 применяются для работы с мелкими и средними изделиями, которые быстро и точно фиксируются за счёт отверстий, расположенных с шагом 50 мм. Данная система рассчитана на обработку заготовок, общий вес которых не превышает 2500 кг.

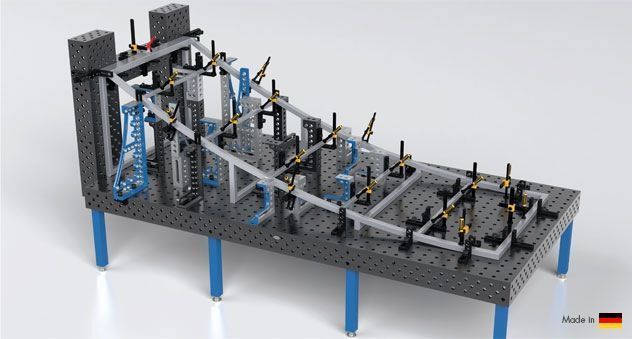

Столы сварщика системы 28 предназначены для серьёзного производства, имеющего дело с объёмными и массивными конструкциями, такими как фюзеляжи самолётов, кузова машин, автомобильные рамы, контейнеры и испытательные стенды. С использованием столов Siegmund серии 28 легко может быть проведена роботизированная сварка конструкций весом до 10 тонн и даже больше.
Предлагаем посмотреть видео про установку стола сварщика 28 системы:
Основные компоненты сварочных столов
В зависимости от целей и особенностей производства, заказчик может собрать стол сварщика из следующих основных компонент:
Столешница
Базовый вариант – сварочно-монтажная столешница с отверстиями, расположенными на верхней, а также боковой поверхности. Усовершенствованный вариант столешницы, носящий название Профессионал, отличается тем, что, кроме стандартной сетки отверстий, на боковой стороне стола есть ещё и диагональная (также увеличена максимально допустимая нагрузка на стол).

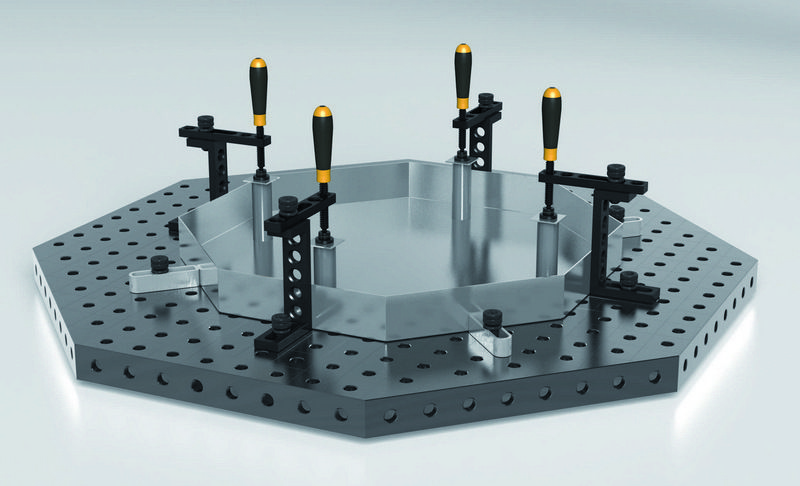

Для экстремальных сварочно-сборочных нагрузок была специально разработана столешница Extreme, которая изготовлена из стали с увеличенной твёрдостью, имеет увеличенное число рёбер жёсткости и более частое расположение отверстий на боковых поверхностях (шаг уменьшен в 2 раза по сравнению с базовым вариантом). Кроме прямоугольных столешниц, выпускаются и восьмиугольные – особенно широкое применение они находят в роботизированных сварочных комплексах.
Опоры

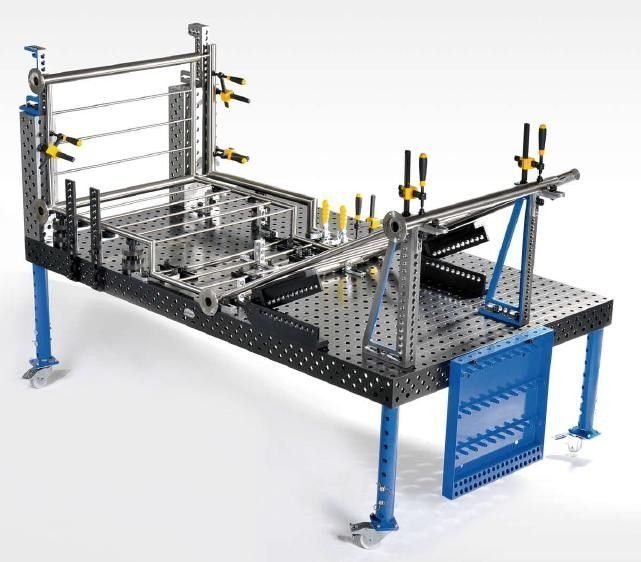

Опоры – чрезвычайно важный элемент оснастки сварочных столов, ведь именно от них зависит максимально допустимая нагрузка на оснастку. К столу для сварочных работ Siegmund производитель предлагает несколько различных по функциональности вариантов опор: в первую очередь, это опора стандартная (жёстко фиксированной высоты, напоминающая ножку обычного обеденного стола), опора, регулируемая по высоте, опора с роликом и стопором для удобного перемещения оснастки по цеху, регулируемая по высоте опора с роликом и стопором, а также опорная рама, которую можно разместить на рельсах.
Приспособления для сварочных столов Siegmund
Разумеется, для того, чтобы собрать или обработать заготовку на сварочно-сборочном столе, одной столешницы и опор мало, ведь деталь необходимо на чём-то надёжно закрепить, и для этой цели инженеры компании Siegmund придумали множество различных приспособлений. Вот основные из них:
- Упоры
- Угольники
- Болты
- Зажимы
Знаете ли вы? Приспособления для сварки на столах Siegmund можно купить не только по отдельности, но и в наборах.
В первую очередь, среди приспособлений выделяются упоры – эксцентриковые, регулируемые и универсальные. Очень компактный эксцентриковый упор хорошо подходит для точной подгонки обрабатываемых элементов за счёт использования простого поворотного механизма. Регулируемый упор с закруглённой поверхностью может быть использован в углах и идеально подгоняется под элементы благодаря отверстию-слоту. Универсальные упоры имеют огромное количество вариантов применения и особенно ценны в условиях ограниченного пространства.
Упорные и крепёжные угольники предназначены для фиксации больших секций. В комбинации с другими приспособлениями, они позволяют создать полноценную рабочую поверхность. В каталоге компании Siegmund представлено огромное многообразие угольников с различным числом отверстий, рассчитанных на работу как с лёгкими, так и с тяжёлыми конструкциями.
Создавать конструкцию из двух и более приспособлений позволяют болты, отлично соединяющие элементы со сварочной столешницей и между собой. Быстрозажимные болты Siegmund оснащены резиновым кольцом, которое, как и шарики-фиксаторы, может быть заменено в любой момент.
Ещё одним важным приспособлением к столам сварщика Siegmund являются зажимы – вертикальные, горизонтальные и быстрозажимые. Струбцины Siegmund гарантируют быстрый, точный и сильный зажим сварочных элементов для удобства и безопасности работы сварщика.
В заключение разговора о сварочной оснастке Siegmund предлагаем посмотреть официальную видео-презентацию этой продукции от производителя:
